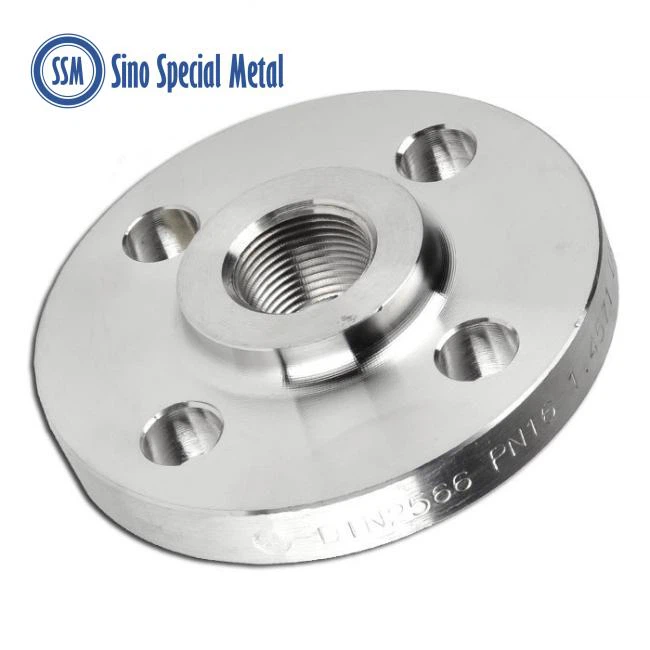

나사식 플랜지 설계('나사식 플랜지'라고도 함)는 나사산을 사용하여 플랜지를 파이프에 연결합니다. 수나사는 파이프 끝단에서 절단되고 암나사는 플랜지의 구멍으로 절단됩니다. 그런 다음 수나사 파이프가 암나사 플랜지에 나사로 고정됩니다.
|
|
|
|
스레드 플랜지의 세부 사항: 1. 스레드 플랜지; 2. 스레드; 3. 파이프 또는 피팅 |
|
나사식 플랜지 설계는 다양한 크기와 압력 등급에서 사용할 수 있지만 주로 소형 배관 시스템(예: 4인치 이하)에 사용됩니다. 그 사용은 일반적으로 무독성 시스템, 저압 시스템 및 저온 시스템으로 제한됩니다. ½인치에서 2-인치 크기의 스레드 플랜지는 2인치 이상의 크기보다 훨씬 일반적입니다. 저압 적용으로 인해 나사형 플랜지는 평평하고 융기된 면만 사용합니다. 스레드 형상이 왜곡되어 종종 누출로 이어지기 때문에 고온 응용 분야에는 적합하지 않습니다.
나사식 플랜지의 주요 장점은 용접할 필요 없이 파이프에 연결할 수 있다는 것입니다. 용접할 필요 없이 조인트를 형성하는 것은 상당한 이점이며 일부 위치 및 산업 예: 주유소, 헥산 공장, 인화성 유체가 있는 상점 등과 같은 폭발성 영역(Ex 등급 영역)에서 필수적입니다. 용접이 필요하지 않은 경우 잠재적인 소스 점화가 제거됩니다. 또 다른 장점은 용접 플랜지 조인트보다 스레드 플랜지 조인트를 조립하고 분해하는 것이 더 빠르고 쉽다는 것입니다.
나사식 플랜지는 벽 두께가 얇은 파이프에는 적합하지 않습니다. 이러한 파이프에서 나사산을 절단하는 것은 어렵기 때문입니다. 경우에 따라 밀봉 용접을 사용하여 플랜지의 무결성을 높이고 누출 가능성을 줄일 수 있습니다. 씰 용접을 추가하면 플랜지의 무결성이 향상되지만 조인트의 조립 및 분해가 더 어려워집니다(용접으로 인해 영구적인 조인트가 되기 때문).
대부분의 엔지니어링 그룹 및 협회에서는 스레드 플랜지의 사용을 ½~4인치 크기 범위 및 압력 등급 300 이하로 제한합니다. 용접을 사용하지 않기 때문에 나사산 플랜지는 용접 조인트보다 누출되기 쉽고 플랜지 정렬 불량이 발생할 경우 씰이 손상되기 쉽습니다. 이러한 이유로 스레드 플랜지는 누출이 치명적인 영향을 미칠 수 있는 위험한 시스템에 적합하지 않습니다.
비파괴 검사(NDT) 기법
방사선 촬영을 사용하여 플랜지 면의 부식과 나사 결합/정렬을 확인할 수 있습니다.
ASME 표준
스레드 플랜지 연결에 대한 요구 사항은 ASME B1.20.1 및 ASME B31.3 표준에 반영되어 있습니다.
스레드 플랜지에 대한 표준 사양
|
치수 |
ANSI B16.5, ANSI B16.47 시리즈 A 및 B, MSS SP44, ASA, API-605, AWWA, 맞춤형 도면 |
|
크기 |
1/2"(15NB) ~ 48"(1200NB) |
|
수업 |
150LBS, 300LBS, 600LBS, 900LBS, 1500LBS, 2500LBS, DIN 표준 ND-6,10, 16, 25, 40 등 |
|
소음 |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 |
|
학사 |
BS4504, BS4504, BS1560, BS10 |
|
플랜지 면 유형 |
FF(Flate Face), RF(Raised Face), RTJ(Ring Type Joint) |
스레드 플랜지의 재질 및 등급
|
스테인레스 스틸 스레드 플랜지 |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
듀플렉스 및 슈퍼 듀플렉스 스틸 스레드 플랜지 |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
탄소강 스레드 플랜지 |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
저온 탄소강 스레드 플랜지 |
ASTM A350, LF2, LF3 |
|
합금강 스레드 플랜지 |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
구리 합금강 스레드 플랜지 |
ASTM SB 61, SB62, SB151, SB152 UNS 번호 C 70600(Cu-Ni 90/10), C 71500(Cu-Ni 70/30), UNS 번호 C 10100, 10200, 10300, 10800, 12000, 12200 |
|
니켈 합금 스레드 플랜지 |
ASTM SB564, SB160, SB472, SB162 니켈 200(UNS 번호 N02200), 니켈 201(UNS 번호 N02201), 모넬 400(UNS 번호 N04400), 모넬 500(UNS 번호 N05500), 인코넬 800(UNS 번호 N08800), 인코넬 825(UNS 번호 N08825), 인코넬 600(UNS 번호 N06600), 인코넬 625(UNS 번호 N06625), 인코넬 601(UNS 번호 N06601), 하스텔로이 C 276(UNS 번호 N10276), 합금 20 (UNS 번호 N08020) |
ASME B16.5 레이즈드 페이스 스레드 플랜지 사용 가능 유형
|
스레드 플랜지 |
나사식 플랜지 |
|
ANSI B16.5 스레드 플랜지 |
나사산 플랜지 치수 |
|
ASME B16.5 나사식 플랜지 |
ANSI B16.5 클래스 150 스레드 플랜지 |
|
스테인리스 스틸 스레드 플랜지 공급업체 |
SS 스레드 플랜지 |
|
스레드 플레이트 플랜지 딜러 |
ASME B16.47 시리즈 A 및 B 나사식 플랜지 수출업체 |
|
ANSI B16.5 클래스 150 나사식 플랜지 스톡홀더 |
ANSI 150 스레드 플랜지 분배기 |
|
탄소강 스레드 플랜지 |
고품질 나사식 플랜지 제조업체 |
|
ASTM A182 스테인리스 스틸 나사식 플랜지 |
듀플렉스 스틸 스레드 플랜지 |
|
슈퍼 듀플렉스 스틸 스레드 단조 플랜지 |
구리 니켈 스레드 파이프 플랜지 |
|
높은 니켈 합금 나사 플랜지 |
하스텔로이 플랫 페이스 스레드 플랜지 |
|
티타늄 ASME B16.47 시리즈 A 및 B 나사식 플랜지 |
인코넬 스레드 플랜지 |
ANSI B16.5 스레드 플랜지 애플리케이션
ASME B16.5 스레드 플랜지는 탁월한 성능을 제공하는 것으로 알려져 있으며 일반적으로 요구 사항을 충족하도록 개발되었습니다. 당사는 전 세계 재고 관리 지점 네트워크를 통해 광범위한 나사식 플랜지를 제공합니다. 이 스레드 플랜지는 다음과 같은 다양한 산업 분야에서 사용됩니다.
오일 및 가스 파이프라인에 사용되는 스테인리스 스틸 스레드 플랜지
나사 식 플랜지는 화학 산업에서 사용됩니다.
배관에 사용되는 합금강 나사식 플랜지
플랫 페이스 스레드 플랜지는 가열에 사용됩니다.
스레드 파이프 플랜지는 물 공급 시스템에서 사용
발전소에서 사용되는 ANSI B16.5 스레드 단조 플랜지
스레드 플레이트 플랜지는 제지 및 펄프 산업에서 사용됩니다.
범용 애플리케이션에서 나사산 플랜지 사용
제조 산업에서 사용되는 스틸 스레드 플랜지
식품 가공 산업에서 나사산 플랜지 사용
구조용 파이프에 사용되는 스레드 플랜지
