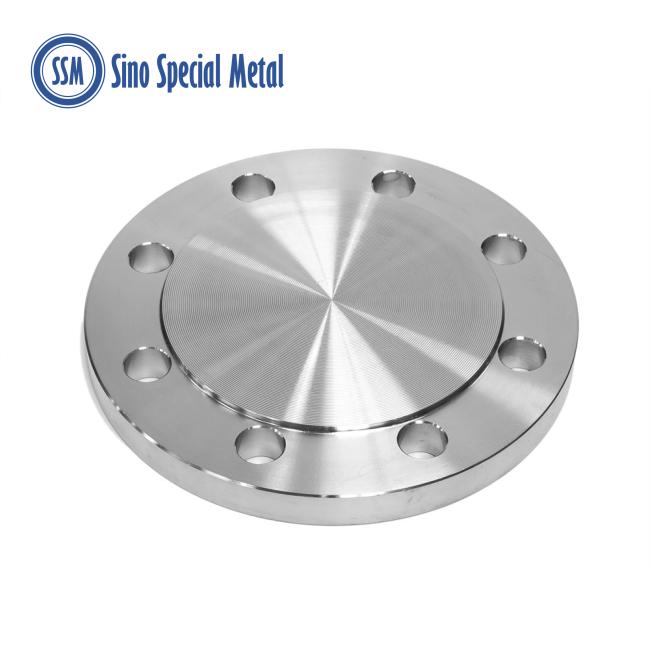

블라인드 플랜지('폐쇄판 플랜지'라고도 함)는 배관 시스템의 끝에 설치되어 배관을 마감합니다. 중앙 구멍(보어)이 없으므로 플랜지를 통한 흐름이 없습니다. 블라인드 플랜지는 파이프, 밸브 또는 압력 용기를 격리하는 데 사용할 수 있습니다. 이 유형의 플랜지는 모든 크기와 등급에서 사용할 수 있으며 평면, 융기 또는 링 유형 접합면을 사용할 수 있습니다.
|
|
|
|
블라인드 플랜지의 세부 사항: 1. 블라인드 플랜지; 2. 스터드 볼트 |
|
블라인드 플랜지는 배관 라인의 확장이 필요한 경우나 배관 검사가 필요한 경우(파이프 내부에 접근하려면 블라인드 플랜지를 제거)에 맞대기 용접 캡을 대체할 수 있습니다. 이 유형의 플랜지는 배수 시스템의 로드 접근 지점으로도 사용할 수 있습니다. 적용 분야에 따라 블라인드 플랜지를 드릴로 뚫고 슬립온 플랜지로 사용하거나 나사산 플랜지로 탭하여 사용할 수 있습니다.
단순한 디자인에도 불구하고 이 유형의 플랜지는 비교적 비쌉니다.
비파괴 검사(NDT) 기법
블라인드 플랜지는 일반적으로 일상적인 비파괴 검사(NDI) 프로그램의 일부가 아닙니다. 예방 조치로 막힌 플랜지의 두께를 측정할 수 있지만 이는 거의 발생하지 않습니다.
ASME 표준
ASME B16.5 표준은 블라인드 플랜지에 대한 치수 및 공차 요구 사항을 자세히 설명합니다.
블라인드 플랜지의 표준 사양
|
치수 |
ANSI B16.5, ANSI B16.47 시리즈 A 및 B, MSS SP44, ASA, API-605, AWWA, 맞춤형 도면 |
|
크기 |
1/2"(15NB) ~ 48"(1200NB) |
|
수업 |
150LBS, 300LBS, 600LBS, 900LBS, 1500LBS, 2500LBS, DIN 표준 ND-6,10, 16, 25, 40 등 |
|
소음 |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 |
|
학사 |
BS4504, BS4504, BS1560, BS10 |
|
플랜지 면 유형 |
FF(Flate Face), RF(Raised Face), RTJ(Ring Type Joint) |
블라인드 플랜지의 재질 및 등급
|
스테인레스 스틸 블라인드 플랜지 |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
듀플렉스 및 슈퍼 듀플렉스 스틸 블라인드 플랜지 |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
탄소강 블라인드 플랜지 |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
저온 탄소강 블라인드 플랜지 |
ASTM A350, LF2, LF3 |
|
합금강 블라인드 플랜지 |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
구리 합금강 블라인드 플랜지 |
ASTM SB 61, SB62, SB151, SB152 UNS 번호 C 70600(Cu-Ni 90/10), C 71500(Cu-Ni 70/30), UNS 번호 C 10100, 10200, 10300, 10800, 12000, 12200 |
|
니켈 합금 블라인드 플랜지 |
ASTM SB564, SB160, SB472, SB162 니켈 200(UNS 번호 N02200), 니켈 201(UNS 번호 N02201), 모넬 400(UNS 번호 N04400), 모넬 500(UNS 번호 N05500), 인코넬 800(UNS 번호 N08800), 인코넬 825(UNS 번호 N08825), 인코넬 600(UNS 번호 N06600), 인코넬 625(UNS 번호 N06625), 인코넬 601(UNS 번호 N06601), 하스텔로이 C 276(UNS 번호 N10276), 합금 20 (UNS 번호 N08020) |
ASME B16.5 제기 블라인드 플랜지 사용 가능한 유형
|
블라인드 레이즈드 페이스 플랜지 |
레이즈드 페이스 블라인드 플랜지 |
|
ANSI B16.5 블라인드 플랜지 |
블라인드 플랜지 치수 |
|
ASME B16.5 BLRF 플랜지 |
ANSI B16.5 클래스 150 블라인드 플랜지 |
|
스테인리스 스틸 블라인드 플랜지 공급업체 |
SS 블라인드 플랜지 |
|
블라인드 플레이트 플랜지 대리점 |
ASME B16.47 시리즈 A 및 B BLRF 플랜지 수출업체 |
|
ANSI B16.5 클래스 150 BLRF 플랜지 주주 |
ANSI 150 블라인드 플랜지 분배기 |
|
탄소강 블라인드 플랜지 |
고품질 BLRF 플랜지 제조업체 |
|
ASTM A182 스테인리스 스틸 BLRF 플랜지 |
듀플렉스 스틸 블라인드 플랜지 |
|
슈퍼 듀플렉스 스틸 블라인드 단조 플랜지 |
구리 니켈 블라인드 파이프 플랜지 |
|
하이 니켈 합금 BLRF 플랜지 |
하스텔로이 플랫 페이스 블라인드 플랜지 |
|
티타늄 ASME B16.47 시리즈 A 및 B BLRF 플랜지 |
인코넬 블라인드 플랜지 |
ANSI B16.5 블라인드 플랜지 적용
ASME B16.5 블라인드 플랜지는 뛰어난 성능을 제공하는 것으로 알려져 있으며 일반적으로 요구 사항을 충족하도록 개발되었습니다. 당사는 전 세계 재고 관리 지점 네트워크를 통해 광범위한 플랫 페이스 블라인드 플랜지를 제공합니다. 이 블라인드 플랜지는 다음과 같은 다양한 산업 분야에서 사용됩니다.
오일 및 가스 파이프라인에 사용되는 스테인레스 스틸 블라인드 플랜지
블라인드 레이즈드 페이스 플랜지는 화학 산업에서 사용됩니다.
배관에 사용되는 합금강 BLRF 플랜지
플랫 페이스 블라인드 플랜지는 난방에 사용됩니다.
블라인드 파이프 플랜지는 물 공급 시스템에서 사용됩니다.
발전소에서 ANSI B16.5 블라인드 단조 플랜지 사용
제지 및 펄프 산업에서 블라인드 플레이트 플랜지 사용
범용 애플리케이션에서 블라인드 플랜지 사용
