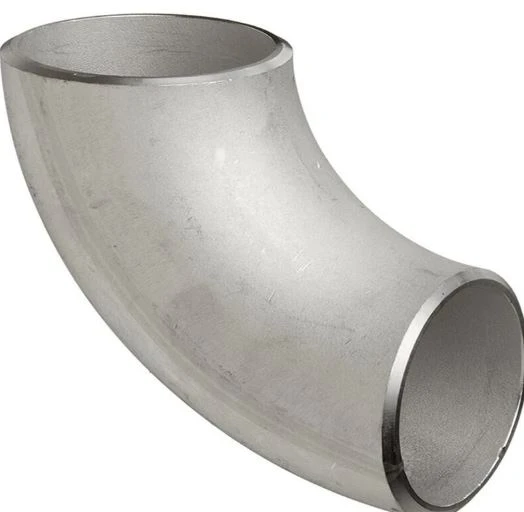

용접 엘보 90도, 베벨 끝, 등급 316, A403

WELDED ELBOW 90도, BEVEL ENDS, GRADE 316, A403"은 90-도 굽힘, 용접용 경사 끝이 있는 파이프 피팅으로, 스테인레스 스틸 등급 316으로 제작되고 ASTM A403 표준에 따라 제조됩니다. 이 피팅은 다음과 같습니다. 내식성과 내구성이 중요한 화학 처리, 석유화학, 제약, 식품 가공 등의 산업에서 일반적으로 사용됩니다.



용접된 팔꿈치 90도:이는 팔꿈치가 90-도 각도로 구부러져 있음을 나타냅니다. 엘보는 시스템의 배관 방향을 변경하는 데 사용되며 90-도 엘보는 직각 회전을 초래합니다.

베벨 끝:파이프 피팅의 베벨 끝은 일반적으로 약 37.5도 각도로 절단되는 피팅의 가장자리를 나타냅니다. 경사진 끝부분은 피팅과 ​​파이프 사이의 부드러운 전환을 만들어 용접을 용이하게 하고 용접 품질과 접합 무결성을 향상시킵니다.

316학년:엘보우의 재질 등급을 지정합니다. 316등급은 특히 염화물 환경에서 우수한 내식성 특성으로 알려진 오스테나이트계 스테인리스강인 스테인리스강 합금 316을 의미합니다. 크롬, 니켈, 몰리브덴 등의 원소가 포함되어 있습니다.

A403:이는 단조 오스테나이트계 스테인리스강 파이프 피팅의 표준 사양인 ASTM A403을 나타냅니다. A403은 고온 및 부식성 환경을 위해 설계된 다양한 등급의 스테인레스 스틸 피팅을 다룹니다.



팔꿈치 치수:



베벨 끝이 있는 90도 용접 엘보우의 치수는 크기와 공칭 파이프 크기(NPS)에 따라 다릅니다. 표준 치수는 ASME B16.9 또는 유사한 표준을 따릅니다.



2. 재료 설명:



엘보는 다음과 같은 원소 구성을 지닌 오스테나이트계 스테인리스강 합금인 스테인리스강 등급 316으로 만들어졌습니다.

철(Fe): 균형

크롬(Cr): 16-18%

니켈(Ni): 10-14%

몰리브덴(Mo): 2-3%

이 구성은 특히 염화물 환경에서 탁월한 내식성을 제공합니다.



3. 기계적 성질:



스테인레스 스틸 등급 316은 일반적으로 다음과 같은 기계적 특성을 나타냅니다.

인장 강도: 515MPa(최소)

항복 강도: 205MPa(최소)

신장: 40% (최소)



4. 파이프 피팅 검사 고려사항:



균열, 다공성 또는 불규칙성과 같은 표면 결함을 육안으로 검사합니다.

사양에 맞는지 확인하기 위한 치수 검사입니다.

내부 결함을 탐지하기 위한 방사선 검사 또는 초음파 검사와 같은 비파괴 검사(NDT) 방법입니다.



5. 적용 범위:



베벨 끝이 있는 용접 엘보우(등급 316)는 내식성과 강도 때문에 배관 시스템에 일반적으로 사용됩니다. 그들은 화학 처리, 석유 및 가스, 제약, 식품 가공과 같은 산업 분야에서 응용 분야를 찾습니다.



6. 일반적인 Q&A:



Q: 스테인레스 스틸 등급 316은 고압 환경을 견딜 수 있습니까?

A: 예, 316등급 스테인리스강은 강도와 ​​내식성이 우수하여 고압 응용 분야에 적합합니다.



Q: 용접 엘보우의 베벨 엔드의 장점은 무엇입니까?

A: 베벨 끝부분은 용접을 더 쉽게 하고 조인트 무결성을 향상시켜 배관 시스템의 누출 위험을 줄입니다.



Q: 스테인레스 스틸 등급 316은 해양 환경에 사용하기에 적합합니까?

A: 예, 316등급 스테인리스강은 크롬 및 몰리브덴 함량이 높기 때문에 해양 환경에서 탁월한 내식성을 나타냅니다.



SSM 기능:



SSM은 지정된 치수, 재료 등급 및 최종 구성으로 용접 엘보우를 제조할 수 있는 장비를 갖추고 있습니다. 문의나 구매는 편하게 연락주세요.

지정된 사양의 용접 엘보우에 관해 추가 질문이 있거나 도움이 필요한 경우, 주저하지 말고 문의해 주세요.
