ASME/ANSI B16.5 플랜지 및 볼트 치수

플랜지 - ASME/ANSI B16.5 플랜지 및 볼트 치수 - 클래스 150 ~ 2500

표준 ASME B16.5 플랜지 - 1/4 ~ 24인치의 직경 및 볼트 원 - 클래스 150 ~ 2500.



적용 분야에 필요한 파이프 크기와 압력 등급에 따라 플랜지 치수가 결정됩니다. ASME, MSS, API 등과 같은 조직의 간행물에 따르면 플랜지는 표준화되어 있습니다.



ASME/ANSI B16.5는 다음을 제공합니다.

용접 목

에 미끄러

소켓 용접

스레드

랩 조인트

눈이 먼

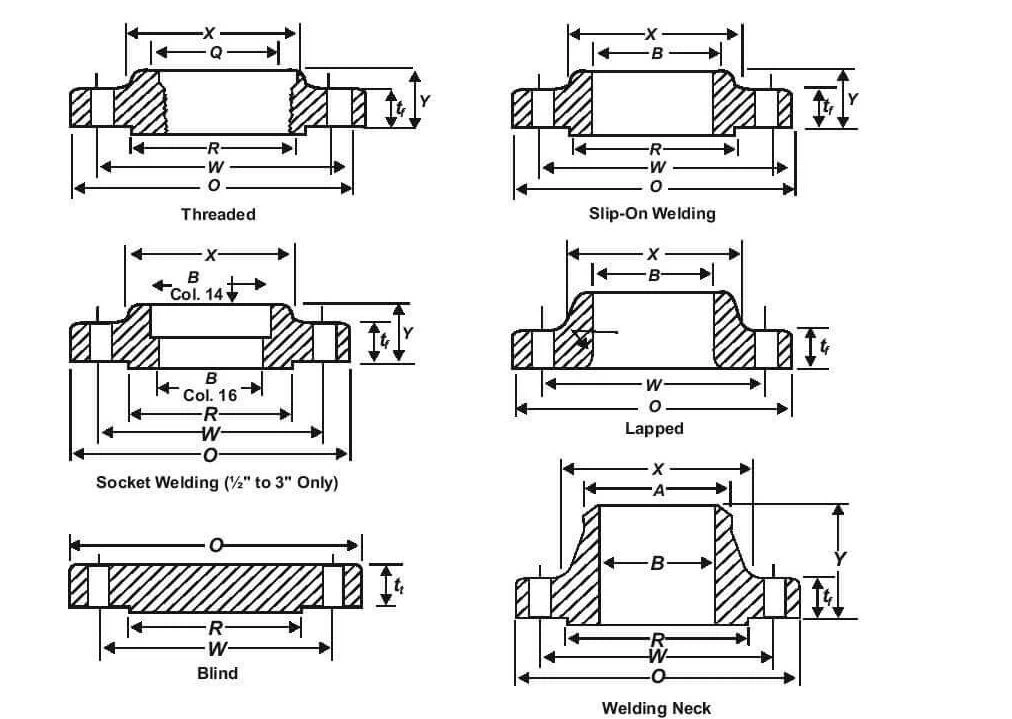

ASMEANSI B16.5 Flanges and Bolt Dimension



150에서 2500 사이의 클래스에서 1/2"와 24" 사이의 파이프용 용접 넥 슬립온 소켓 용접 스레드 랩 조인트 블라인드 플랜지의 치수. 등급은 ASME 클래스 xx 또는 API xxxx와 같은 용어를 사용한다는 점에 유의해야 합니다.



연결된 파이프의 일정(두께)은 일반적으로 플랜지에 맞대기 용접될 때 지정되어야 합니다. 벽 두께는 OD만 필요한 소켓 용접 및 나사산 연결에 영향을 주지 않습니다.



공칭 파이프 크기

NPS(인치)

클래스 150

플랜지 직경(인치)

볼트 수

볼트 지름(인치)

볼트 구멍 직경(인치)

볼트 원(인치)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-1/2

4

1/2

0.62

2-3/8

3/4

3-7/8

4

1/2

0.62

2-3/4

1

4-1/4

4

1/2

0.62

3-1/8

1-1/4

4-5/8

4

1/2

0.62

3-1/2

1-1/2

5

4

1/2

0.62

3-7/8

2

6

4

5/8

0.75

4-3/4

2-1/2

7

4

5/8

0.75

5-1/2

3

7-1/2

4

5/8

0.75

6

3-1/2

8-1/2

8

5/8

0.75

7

4

9

8

5/8

0.75

7-1/2

5

10

8

3/4

0.88

8-1/2

6

11

8

3/4

0.88

9-1/2

8

13-1/2

8

3/4

0.88

11-3/4

10

16

12

7/8

1

14-1/4

12

19

12

7/8

1

17

14

21

12

1

1.12

18-3/4

16

23-1/2

16

1

1.12

21-1/4

18

25

16

1-1/8

1.25

22-3/4

20

27-1/2

20

1-1/8

1.25

25

24

32

20

1-1/4

1.38

29-1/2

1인치=25.4mm



공칭 파이프 크기

NPS(인치)

클래스 300

플랜지 직경(인치)

볼트 수

볼트 지름(인치)

볼트 구멍 직경(인치)

볼트 원(인치)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

3/4

0.88

7-1/4

4

10

8

3/4

0.88

7-7/8

5

11

8

3/4

0.88

9-1/4

6

12-1/2

12

3/4

0.88

10-5/8

8

15

12

7/8

1

13

10

17-1/2

16

1

1.12

15-1/4

12

20-1/2

16

1-1/8

1.25

17-3/4

14

23

20

1-1/8

1.25

20-1/4

16

25-1/2

20

1-1/4

1.38

22-1/2

18

28

24

1-1/4

1.38

24-3/4

20

30-1/2

24

1-1/4

1.38

27

24

36

24

1-1/2

1.62

32



공칭 파이프 크기

NPS(신장)

클래스 400

직경플랜지(신장)

아니요.~의볼트

직경볼트(신장)

직경볼트 구멍(신장)

볼트원(신장)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

7/8

1

7-1/4

4

10

8

7/8

1

7-7/8

5

11

8

7/8

1

9-1/4

6

12-1/2

12

7/8

1

10-5/8

8

15

12

1

1.12

13

10

17-1/2

16

1-1/8

1.25

15-1/4

12

20-1/2

16

1-1/4

1.38

17-3/4

14

23

20

1-1/4

1.38

20-1/4

16

25-1/2

20

1-3/8

1.5

22-1/2

18

28

24

1-3/8

1.5

24-3/4

20

30-1/2

24

1-1/2

1.62

27

24

36

24

1-3/4

1.88

32



공칭 파이프 크기

NPS(신장)

클래스 600

직경플랜지(신장)

아니요.~의볼트

직경볼트(신장)

직경볼트 구멍(신장)

볼트원(신장)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

7/8

1

7-1/4

4

10-3/4

8

7/8

1

8-1/2

5

13

8

1

1.12

10-1/2

6

14

12

1

1.12

11-1/2

8

16-1/2

12

1-1/8

1.25

13-3/4

10

20

16

1-1/4

1.38

17

12

22

20

1-1/4

1.38

19-1/4

14

23-3/4

20

1-3/8

1.5

20-3/4

16

27

20

1-1/2

1.62

23-3/4

18

29-1/4

20

1-5/8

1.75

25-3/4

20

32

24

1-5/8

1.75

28-1/2

24

37

24

1-7/8

2

33



공칭 파이프 크기

NPS(신장)

클래스 900

직경플랜지(신장)

아니요.~의볼트

직경볼트(신장)

직경볼트 구멍(신장)

볼트원(신장)

1/2

4-3/4

4

3/4

0.88

3-1/4

3/4

5-1/8

4

3/4

0.88

3-1/2

1

5-7/8

4

7/8

1

4

1-1/4

6-1/4

4

7/8

1

4-3/8

1-1/2

7

4

1

1.12

4-7/8

2

8-1/2

8

7/8

1

6-1/2

2-1/2

9-5/8

8

1

1.12

7-1/2

3

9-1/2

8

7/8

1

7-1/2

4

11-1/2

8

1-1/8

1.25

9-1/4

5

13-3/4

8

1-1/4

1.38

11

6

15

12

1-1/8

1.25

12-1/2

8

18-1/2

12

1-3/8

1.5

15-1/2

10

21-1/2

16

1-3/8

1.5

18-1/2

12

24

20

1-3/8

1.5

21

14

25-1/4

20

1-1/2

1.62

22

16

27-3/4

20

1-5/8

1.75

24-1/2

18

31

20

1-7/8

2

27

20

33-3/4

20

2

2.12

29-1/2

24

41

20

2-1/2

2.62

35-1/2



공칭 파이프 크기

NPS(신장)

클래스 1500

직경플랜지(신장)

아니요.~의볼트

직경볼트(신장)

직경볼트 구멍(신장)

볼트원(신장)

1/2

4-3/4

4

3/4

0.88

3-1/4

3/4

5-1/8

4

3/4

0.88

3-1/2

1

5-7/8

4

7/8

1

4

1-1/4

6-1/4

4

7/8

1

4-3/8

1-1/2

7

4

1

1.12

4-7/8

2

8-1/2

8

7/8

1

6-1/2

2-1/2

9-5/8

8

1

1.12

7-1/2

3

10-1/2

8

1-1/8

1.25

8

4

12-1/4

8

1-1/4

1.38

9-1/2

5

14-3/4

8

1-1/2

1.62

11-1/2

6

15-1/2

12

1-3/8

1.5

12-1/2

8

19

12

1-5/8

1.75

15-1/2

10

23

12

1-7/8

2

19

12

26-1/2

16

2

2.12

22-1/2

14

29-1/2

16

2-1/4

2.38

25

16

32-1/2

16

2-1/2

2.62

27-3/4

18

36

16

2-3/4

2.88

30-1/2

20

38-3/4

16

3

3.12

32-3/4

24

46

16

3-1/2

3.62

39



공칭 파이프 크기

NPS(신장)

클래스 2500

직경플랜지(신장)

아니요.~의볼트

직경볼트(신장)

직경볼트 구멍(신장)

볼트원(신장)

1/2

5-1/4

4

3/4

0.88

3-1/2

3/4

5-1/2

4

3/4

0.88

3-3/4

1

6-1/4

4

7/8

1

4-1/4

1-1/4

7-1/4

4

1

1.12

5-1/8

1-1/2

8

4

1-1/8

1.25

5-3/4

2

9-1/4

8

1

1.12

6-3/4

2-1/2

10-1/2

8

1-1/8

1.25

7-3/4

3

12

8

1-1/4

1.38

9

4

14

8

1-1/2

1.62

10-3/4

5

16-1/2

8

1-3/4

1.88

12-3/4

6

19

8

2

2.12

14-1/2

8

21-3/4

12

2

2.12

17-1/4

10

26-1/2

12

2-1/2

2.62

21-1/4

12

30

12

2-3/4

2.88

24-3/8
